ZZJ802A軋機輔傳動直流電機特點和用途：
ZZJ-802A(ZZJ802A)是我公司主要產品，是參照國際電工委員會IEC—34—13《軋機輔傳動用電動機》標準制造的，是鋼鐵工業的重要動力設備，在工作環境惡劣的場合下，能經受頻繁的起動、制動、頻繁的可逆轉，重復大的過載轉矩，主要使用于工作輥道，壓下裝置，活套張力輥，剪切機、鉗吊吊車等設備上，是ZZ / ZZK、ZZY、ZZJO、ZZJ2等系列電機的更新替代產品。
ZZJ-802A(ZZJ802A)電機為圓形結構，散熱良好，適用于整流器供電，能承受脈動電流與電流急劇變化（負載變化）這工況，肯換向良好。
本系列電機保持600系列的外形安裝尺寸，而功率等級比600系列提高一級，與國際先進水平相當。
電機絕緣等級為F級，采用可靠絕緣結構及浸漬工藝，保證絕緣性能穩定和良好散熱。電機適應直流發電機組供電，亦適應于靜止整流電源供電，當整流電源按三相全控橋式線路連接時，可不用濾波電抗器能長期良好的運行。

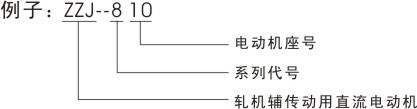

ZZJ802A軋機輔傳動直流電機含義：
ZZJ802A軋機輔傳動直流電機性能：
1、技術參數表中的數據應按下列使用條件工作。
a．海拔不超過1000m。
b．周圍空氣溫度為—30℃到+40℃之間。
c．工作環境不應含有酸性，堿性或其他對絕緣有腐蝕作用的氣體。
d．電機工作制有外通風式連續工作制SI，全封閉式短時工作制S2，全封閉式斷續周期性工作S3（負載持續率FC=30%）。
e．電機電樞回路和勵磁回路可由靜止整流電源供電，也適應由直流發電機供電。
f．本系列電機性能均符合GB5227—85《軋機輔傳動直流電動機》標準要求。
2、電機標準額定電壓為220V、440V，其他電壓等級亦可與我公司協商。
3、電機的額定轉速應根據電機的特性符合技術數據表中的規定，額定電壓為220V的電動機應能進行增壓調速。
4、電機在由無明顯脈動的直流電源（即以旋轉發電機作電源）供電，電動機在額定輸出功率和規定工作制下運行，且環境空氣溫度不超過40℃時，各種繞組的溫升用的溫度計法測量時不超過75K或用電阻法測量時不超過110K，換向器的溫升用溫度計法測量不超過85℃。
5、通風式連續工作制（SI）或全封閉式短式工作制（S2）ih時限的復勵直流電動機其勵磁安匝和50%串勵安匝。
6、通風式連續工作（SI）或全封閉式短時工作（S2）ih時限的直流電動機其最大轉速調整率不超過如下規定。
| 基本轉速與額定轉速之比% |
最大轉速調整率% |
|
100 |
15 |
|
200 |
20 |
|
300 |
25 |
7、電機在規定的運行期間內，以冷態滿載的轉速變化，外通風式的直流電動機不超過額定轉速的15%，全封閉式的直流電動機不超過額定轉速的20%。
在正常運行溫度，額定負載，額定電壓和額定電流情況下，電動機的轉速容差不高于或底于額定轉速的7.5%。
8、ZZJ—810電機及以上各個電機都帶有補償繞組。
9、電機提供有接地標注的接線柱。
4、ZZJ802A軋機輔傳動直流電機結構簡介
1 電機的防護及安裝結構形式
a．整個系列防護形式：
全封閉式為IP44
通風式為IP23
b．安裝方式符合國標GB977—81規定為IMB3如其他安裝方式可與公司另行協議。
2 冷卻方式：
全封閉電機有外殼表面自然冷卻的IC0040和由本身傳動折內風扇驅動空氣冷卻的IC0041兩種。
通風式電機有管道進風，自然出風的IC17和管道進風，管道出風的IC37及裝有獨立鼓風機的IC16三種。
各機座機號所需的冷卻風量為(見表)
機座號 |
外通風式連續定額時空氣流量m3/S |
|
802A |
0.052 |
|
802B |
0.052 |
|
802C |
0.076 |
|
803 |
0.094 |
|
804 |
0.12 |
|
806 |
0.16 |
|
808 |
0.20 |
|
810 |
0.25 |
|
812 |
0.35 |
|
814 |
0.42 |
|
816 |
0.57 |
|
818 |
0.75 |
3 出線盒的位置，以主傳動端視之，在機座右側，如需左側或上方與我公司另行協議。
4 電機可配帶測速發電機及附件與付傳動端。
5 電機為雙錐度軸伸，其標準錐度為1：10，如需要軸伸錐度為1：9或電機總長有所變動與到公司另行協議。
6 電機的傳動為彈性聯軸器聯接，機組配合須小心對準。
ZZJ802A軋機輔傳動直流電機訂貨說明：
1、 訂貨前，請先查閱產品目錄，明確所需產品的型號規格等數據。如所需品種、規格與目錄中有出入，請即與我廠聯系。如有特殊要求，請事先提出具體而明確的要求，與我廠有關部門協商，經同意后簽訂合同或試制協議。
2、 訂貨時請注明電機型號、功率、電壓、轉速、工作制、結構類型、勵磁方式、勵磁電壓、出軸數、出線盒位置、旋轉方向以及所需附件，備品名稱等。
3、 如使用環境特殊，需要濕熱帶型，原型號后面請注明“TH”。
