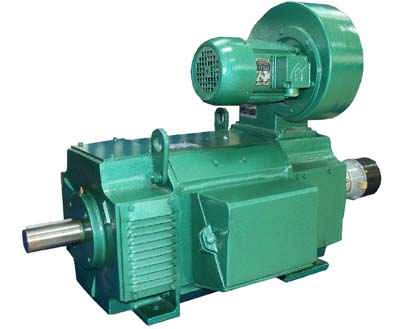

1、西瑪電機Z4系列Z4-160-11 37KW 440V直流電動機結構簡介
(1)直流電機基本結構
該直流電機采用八角形全疊片結構，不僅空間利用率高，而且當采用靜止整流器供電時，能承受脈動電流和快速的負載電流變化。
Z4系列直流電機一般不帶串勵繞組，適用于需要正、反轉的自動控制技術中。根據用戶需要也可以制成帶串勵繞組。中心高 100～280mm的電機無補償繞組，但中心高250mm、280mm的電動機根據具體情況和需要可以制成帶補償繞組，中心高315～450mm的電機帶有補償繞組。
中心高500～710mm的電動機外形安裝尺寸及技術要求均符合IEC國際標準，Z4系列電機的機械尺寸公差符合-- 國際標準。
(2)西瑪電機Z4系列Z4132-1 18.5KW 440V直流電動機冷卻方式和結構、安裝形式
IC06：自帶鼓風機的外通風；
ICl7：冷卻空氣進口為管道，出口為百葉窗排風；
IC37：即冷卻空氣進出口均為管道；
IC611：全封閉帶空氣/空氣冷卻器；
ICW37A86：全封閉帶空氣/水冷卻器。
并有多種派生形式，如自通風型、帶軸向風機型、封閉型、空／空冷卻器型等。各機座號電機所需冷卻風量、風壓、及風機電機功率 等數據見表1。整個Z4系列電機的外殼基本防護等級為IP21S
本系列電動機的安裝形式符合GB／T997《電機結構安裝型式及代號》的規定，Z4系列電機的安裝尺寸除底腳孔軸向距離（B尺寸） 外，其余尺寸均符合IEC標準。
西安電機廠Z4系列直流電機出線盒位置從傳動端(非換向器端)視之在機座的右側(即正盒)，如果用戶要求出線盒置于機座的另一側，訂貨時注明反盒。電機基本出軸為單軸伸，面對出線盒(正盒)出軸方向為左出軸。如用戶需要也可以制成雙軸伸。轉軸的基本旋轉方向從換向器端視之為逆時針旋轉。電動機的傳動方式為彈性聯軸器聯接，也可以用于一定徑向力的傳動方式(皮帶或齒輪傳動)。
(3) Z4系列電機的附件
根據用戶的需要電機可以設計成能附裝測速發電機、脈沖發生器、離心開關以及制動器等的結構形式，具體要求可以與本廠協商
注：技術數據表中的規格、功率和弱磁調速范圍等僅供參考，為了不斷地采用新技術、新材料，表中的數據會有變動。
3、Z4直流電機Z4-160-11 37KW 440V 配套風機測速機訂貨須知（用戶訂貨時須注明如下要求）
電機型號( Z4-160-11 )、額定功率(37kW)、額定電壓（440V)、額定頻率(50Hz)、同步轉速(1500r/min)、安裝方式(1MB3)、防護等級(1P21)、絕緣等級(B級)、環境條件(海拔1000m，環境溫度40℃)。
特別說明：因電機型號、參數很多，如您對產品選型有任何問題，請通過本頁面最后的聯系方式和我們取得聯系，西瑪電機專業的銷售售后團隊竭誠為您服務。
4、質量保證、售后、維修聲明：
感謝您選擇西安泰富西瑪電機有限公司的產品。“質量為本，用戶至上”是我公司一貫宗旨。多年來，在廣大客戶的支持下，通過我們的共同努力，西瑪牌電機多次被評為省、市、部“優質產品”、“中國名牌產品”、“國家免檢產品”及“中國馳名商標”榮譽稱號，在此，我公司對廣大客戶表示衷心的感謝！為了讓您得到更快速，更滿意的服務，本著“追求卓越品質、打造國際品牌、持續創新改進、增強顧客滿意”的質量方針和“誠心、貼心、傾心、西瑪永遠用心”的“三心”服務理念，以及：用誠信服務營造客戶放心選擇“的服務宗旨，根據我公司的具體情況特向廣大客戶進行承諾：
1、產品質量
本公司承諾所有系列產品符合國際、國家標準、機械行業標準、企業標準，滿足用戶合同規定質量要求。所有產品均在“GB/T 19001-2008/-- 9001:2008質量管理體系有效運行下進行生產，并承諾所提供的產品是全新的，未使用過的，從原材料進廠到產品出廠都經過嚴格的和完善的檢驗。
2、售后服務
產品在試用過程中出現質量問題，我們在接到用戶通知后，立即做出如何處理的明確答復：需要派服務人員時，500公里以內，24小時內到達現場，500-1000公里內，48小時內到達現場，1000公里以上，56小時內到達（除不可抗拒因素外）。我公司售后服務部實行24小時值班制。
3、用戶培訓
根據用戶要求。本公司可免費對用戶進行培訓指導，確保被培訓者能夠正確使用我公司各0類產品。
4、質保期
用戶按照使用說明書的規定正確地試用與存放電機的情況下，保證電機在使用一年內，或自我公司起運日期不超過兩年時間內，能良好運行。如此規定的時間內，電機因制造質量不良而發生損壞或不能正常工作時，我公司無償地為用戶修理或更換零部件或電動機。
5、質保期過后服務內容
質保期滿后，若產品出現故障，我公司實行終身有償服務，所需易損件及零配件以成本價供應。售后服務人員不定期會對用戶進行回訪。
6、用戶投訴
用戶如果對我公司提供的服務不滿意，請向我公司服務部及總部投訴。
、訂貨須知 1.訂貨時請注明電動機型號、功率、轉速、電壓、頻率、安裝型式、接線盒位置及出線孔密封結構。若未注明出線孔密封結構，均按加蓋密封蓋供貨。H63～112有鑄鐵和鑄鋁兩種結構，在訂貨時也請注明。 2.如用戶有特殊要求：如加裝熱敏電阻；加注油孔裝置；需要其它頻率和電壓的；雙軸伸；濕熱帶型(TH)電機時，請在合同中注明，并事先與制造廠聯系，經雙方協商同意后簽訂合同或技術協議書。
