西瑪ZDT2系列直流電動機產品應用：

一、概述：本廠開發的ZDT2系列直流電動機是在我廠Z系列中型直流電動機的基礎上，采用最新技術設計制造的新產品，專用于制糖壓榨機軋輥驅動。本系列電機的性能，外形安裝尺寸及技術要求均符合國家標準（GB）和國際電工委員會標準（IEC）。電機各部分機械尺寸，公差符合國際標準化委員會標準（-- ）。

西瑪ZDT2系列直流電動機產品特點：
二、使用條件：
1.本系列電機可以安裝在環境比較惡劣的場合，但必須選擇正確的冷卻方法和防護等級，以保持電機內部的清潔。
2.本系列電機的冷卻空氣中不應含有酸、堿等對電機的絕緣和換向性能有損害的氣體。
3.本系列電機適應于濕熱帶地區使用，環境空氣溫度不超過40℃。
4.本系列電機的供電電源采用靜止整流電源，也可采用直流發電機電源。
5.當電動機采用靜止整流電源供電時，整流器的脈波數不應小于6。在額定基速，額定電壓和額定負載電流下，電源的峰值波紋因不超過10%，允許不外接平波電抗器。

三、西瑪ZDT2系列直流電動機結構簡介：
本系列電機的機座采用薄鋼板多角形疊片結構，具有體積小，重量輕等特點。適用可控硅整流電源，在負載電流的迅速變化下，電機有良好的換向性能。整個定子和轉子采用無溶劑漆真空壓力浸漬（VPI），使繞組具有良好的抗潮能力和機械強度，并且絕緣和導熱性能良好。電樞鐵心硅鋼片疊裝而成，具有良好的導磁性能。本系列電機全部采用滾動軸承，不停機加油結構，本系列電機的絕緣等級為F級。

四、西瑪ZDT2系列直流電動機冷卻方式和結構，安裝型式：
本系列電機的防護等級根據GB/T4942.1和IEC34-5《電機外殼防護分極》標準，外客防護等級有IP23和IP44兩種。電動機冷卻方式根據GB/T1993和IEC34-6《電機冷卻方法》標準，有IC06、IC17和IC37三種，本系列電動機標準形式的冷卻空氣入口在電機傳動端（非換向器端）。

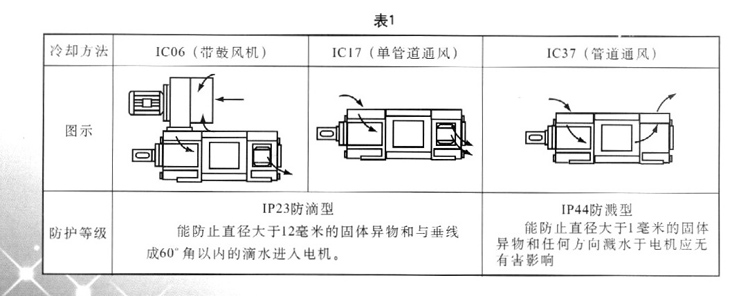

本系列電動機的防護等級和冷卻方法見表1

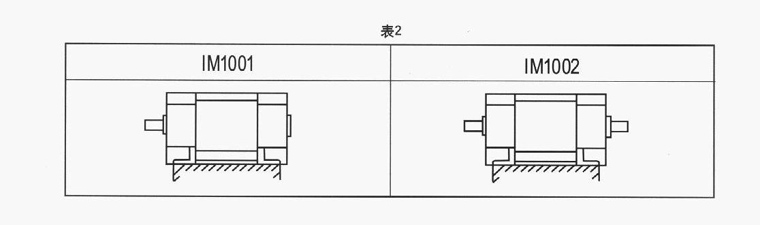

本系列電動機的安裝型式符合GB997和IEC34-7《電機結構及安裝型式代號》。標準IM1001端蓋式軸承。底腳安裝，圓柱形單軸伸。可派生IM1002端蓋式軸承，底腳安裝，圓柱形雙軸伸。見表2

電動機出線盒位置從傳動端（非換向器端）試之在機座的右側（即正盒）。如果用戶要求出線盒置于機座的另一側，訂貨時注明反盒。電動機基本出軸為單軸伸，面對出線盒（正盒）出軸方向為左出軸。如果用戶需要也可以制成雙軸伸。轉軸的基本旋轉方向從換向器端視之為逆時針旋轉。電動機的傳動方式為彈性聯軸器聯接。

五、西瑪ZDT2系列直流電動機產品性能：
1.本系列電機的定額為連續工作方式SI。
2.本系列電機的標準額定電壓為440V，520V兩種，也可派生出其他等級的電壓，需要在訂貨時商定。
3.本系列電動機的基本勵磁方式為他勵，勵磁繞組有四個引線端子，分為兩組，兩組串聯時勵磁電壓為220V，其他勵磁電壓等級可在訂貨時商定。
4.本系列電動機的短時過載能力：基速過載能力為2.5倍的額定電流，高速過載能力為1.8倍的額定電流。
5.電流變化率（di/dt）允許達200倍額定電流/秒。

六、西瑪ZDT2系列直流電動機電動機的附件：
根據用戶的需要電動機可以設計成能附裝測速發電機、脈沖發生器、離心開關以及制動器等的結構形式，具體要求可以與本廠協商。
注：技術數據表中的規格、功率和弱磁調速范圍等僅供參考，為了不斷地采用新技術，新材料，表中的數據會有變動。

西瑪ZDT2系列直流電動機訂貨須知
1.訂貨前請先查閱產品樣本，確定所需產品的型號規格等數據，盡可能選擇樣本所列的標準規格產品。在訂貨合同中請注明電動機的 型號、功率、電壓、旋轉速度、激磁方式、激磁電壓及結構安裝形式等數據，如ZDT2-450-3 500KW 440V 650r/min 他勵220V，臥式帶底腳或IMB3。
2.對產品有特殊要求時，如雙軸伸、出線盒位置反盒、轉軸逆向旋轉等均需在合同中明確注明。
3.如所需品種規格在本樣本所列之外，或另有其他特殊要求時，經雙方協商同意后簽訂合同或試制協議書。
4.各類產品除電動機的軸伸鍵外，所有附件均不在供應范圍內，用戶如需附件或備件，例如電刷、刷握等，請事先在合同中注明所需的附件或備件的名稱與數量。
