西瑪ZTP型鐵路機車動車用直流輔助電機產品應用：
一、概述 1.ZTP型直流輔助電機，專用于內燃機車、電力機車上拖動液壓泵、鼓風機、空氣壓縮機、輔助發電機、 測速發電機及其它輔助機械電動機等。 2.該電機應能滿足鐵路機車動車用直流輔助電機通用技術條件OXD.515.010-2001或其它專用技術條件。 電機能承受機車動車正常運行時產生的沖擊和振動，雨、雪、風、沙侵襲時電機正常運行。適用于環境溫度為-40℃~+45℃；海拔高度不超過1200m。超過1200m至4000m見技術條件的規定。電機型號說明
產品特點：
二、西瑪ZTP型鐵路機車動車用直流輔助電機電機型號說明
1.ZTP-62K：“Z”表示直流電機，“T”表示鐵路運輸，“P”表示配套專用，“62”表示機座號，“K”表示區別代號。
2.ZBT?型號表示直流封閉鐵路配套電機。
三、西瑪ZTP型鐵路機車動車用直流輔助電機結構型式
電機基本安裝型式
1.臥式、機座帶底腳(IMB3)見圖1：ZTP-1~5、62K、62Kl、62K2、62G、82B、ZBT-12。
2.臥式、機座帶底腳、端蓋上有凸緣(IMB35)見圖2：ZTP-1~3、12D、22Z；圖3：ZTP-63K；圖4：ZTP-6 3K1；。
3.臥式、機座帶底腳、端蓋上有凸緣(圓形端蓋)(IMB35)、出線盒在頂部。
4.臥式、無底腳、機座上有凸緣(IMBl0)：ZTP-62A、63A、63B、63B1、ZBT-63。
5.臥式、無底腳、機座上有凸緣(IMBl0)：ZTP-62A1；
6.立式、無底腳、軸伸向下、機座上有凸緣(IMVl0)：ZTP-62L、63L；圖9：ZTP-61L。
7.根據用戶需要也可制成其它安裝型式、單軸伸或雙軸伸的電機，單軸伸的電機在非傳動端可以配裝測速發電機或其它測速裝置。
8.IMB3、IMB35安裝型式的電機出線盒位置從傳動端看，在機座左側(為正盒)，若用戶需要也可在機座右側(為反盒)，或在機座的上方。IMBl0、IMVl0安裝型式的電機無出線盒。
四、西瑪ZTP型鐵路機車動車用直流輔助電機訂貨須知
1.訂貨前，請先查閱產品樣本，明確所需產品的型號規格等技術數據，如所需的品種、規格與樣本中有出入，請與我廠聯系，如有特殊要求，請事先提出具體要求，經雙方協商同意后，簽訂合同或技術協議。
2.訂貨時請注明電機型號、功率、電壓、轉速、工作制、結構安裝型式、勵磁方式、勵磁電壓、出軸數、出線盒位置、旋轉方向以及所需附件、備品名稱、數量等。
3.如需配套出國，有濕熱帶要求時，請在合同中注明。
ZTP-180型鐵路機車車輛用直流全疊片輔助電機
一、概述
ZTP-180型直流輔助電機適用于內燃機車和動車車輛用空氣壓縮機。該電機為直流電動機，用于驅動空氣壓縮機，做機車、動車車輛減速及剎車之用。
ZTP-180新型全疊片八角形機座的機車輔助電機，定子空間利用率高。電機采用F級絕緣結構。它具有體積小、轉動慣量小，有較好的動態性能，并能承受脈動電流與較高電流變化率的工況。
該型電機應能滿足機車空壓機輔助電機專用技術條件OXD.515.035或OXD.5l5.036。電機能承受機車、動車正常運行時產生的沖擊和振動，機車經受雨、雪、風、沙侵襲時電機正常運行。適用于環境溫度為-40℃～+45℃；海拔高度1200m，超過1200m~4000m見技術條件的規定。
二、型號說明
ZTP-180B：“Z”表示直流電機，“T”表示鐵路運輸，“P”表示配套專用，“180”表示機座代號，“B”表示結構派生。
三、結構簡介
1.電機冷卻方式為IC01，即軸上自帶風扇的自通風型，外殼防護等級為IP22。
2.電機安裝型式：臥式底腳安裝，底腳在機座上(IMB3)。電機可制造成單軸伸或雙軸伸，單軸伸電機在非傳動側可配裝測速發電機或其它測速裝置。
3.出線盒位置從傳動側看在機座左側，若用戶需要也可在機座右側或上方。
4.電機基本旋轉方向，從傳動端視之為逆時針旋轉。
四、訂貨須知
1.訂貨前請先確定所需產品的型號規格等數據，在訂貨合同中注明電機型號、功率、電壓、轉速、勵磁方式、勵磁電壓，及結構安裝型式等數據。
2.對產品有特殊要求時，如雙軸伸、出線盒位置和電機旋轉方向有變化、帶測速裝置等，均須在合同中明確標出。
3.如所需品種規格在樣本所列之外，或另有其他特殊要求時，經雙方協商同意后簽定合同及技術協議。

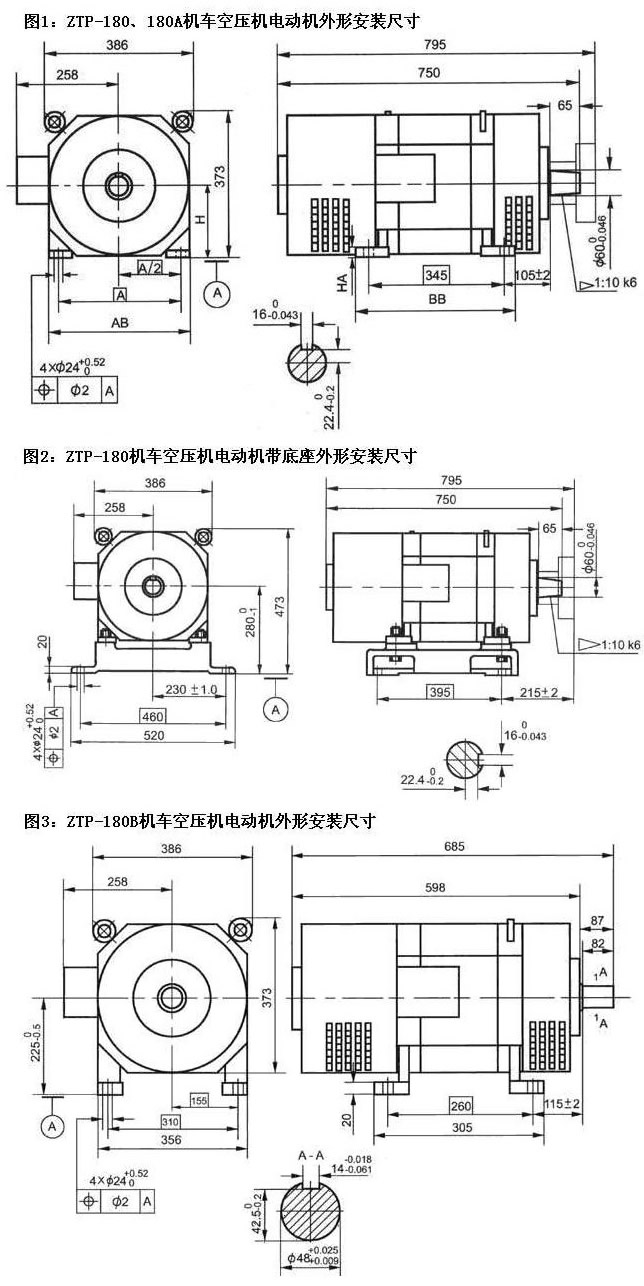

五、外形尺寸圖(看圖請點擊 圖一 圖二 圖三 )
